083

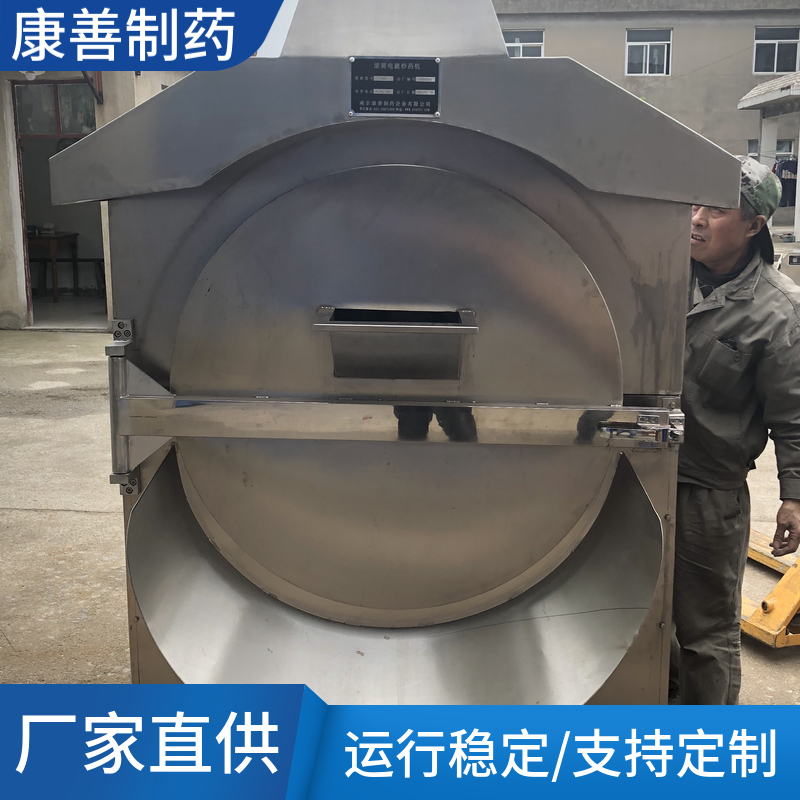

自控溫鼓式導熱油炒藥機

CGQ-900

臺

主要材料不銹鋼

主 要 配 置

數量

備   注

1

減速電機

WPWDT120-1/60-2.2KW/380V

1臺

3

精密智能溫控器

TCA-6182 (0~500?)

1只

4

溫度傳感器

WZP-φ10-450，Pt100

1只

5

導熱油火排

72頭

1套

6

保溫材料

濕法硅酸鋁平板

一批

主要技術參數：  ●鍋體尺寸：φ900 mm               ●生產能力：80～160Kg/h

●時控范圍：0～999分               ●鍋體轉速：24轉/分

●溫控范圍：室溫～700℃             ●電機功率：1.5KW/380V

●導熱油當量功率：83～178kw/h         ●整機重量: 600 kg

  ●外形尺寸：2248×1200×2242 mm

與眾不同點：●控制導熱油溫度；

●采用PAC控制系統，在線采集炒藥數據，自動生成炒藥參數化工藝；

●采用后吸風裝置，以最小的吸風量，達到最大的吸煙塵能力，節約能耗；

●在炒筒內部增加勻料機構，避免藥材過分堆積于筒底，使藥材均勻受熱；

●采用鼓式炒筒，增加容料料率及避免漏料；

●料門快開機構，便于操作和鍋體清洗；

鼓式炒藥機：控溫控制導熱油，使得測溫、計時精準；運用PAC控制系統，在線采集炒藥數據，自動生成炒藥工藝，大大提高了自動化程度；增加后吸風裝置，以最小的吸風量，達到最大的吸煙塵能力，節約能耗；在炒筒內部增加凹面三棱錐勻料機構，避免藥材過分堆積于筒底，使得藥材在筒內軸向流動，均勻受熱，翻炒充分，且大大增加了炒制面積；炒筒進料口采用縮口方式，解決了炒制過程漏料現象，炒筒容量同比增30%；獨特的導流板形狀及布局，能充分翻炒藥材使之均勻受熱；炒筒后端采用一體式圓角過渡封頭，增強炒筒的整體強度，提高承載能力且無死角，方便清洗；炒筒進料口采用縮口方式，解決了炒制過程漏料現象，炒筒容量同比增30%；獨特的導流板形狀及布局，能充分翻炒藥材使之均勻受熱；炒筒后端采用一體式圓角過渡封頭，增強炒筒的整體強度，提高承載能力且無死角，方便清洗；帶有溫控系統
