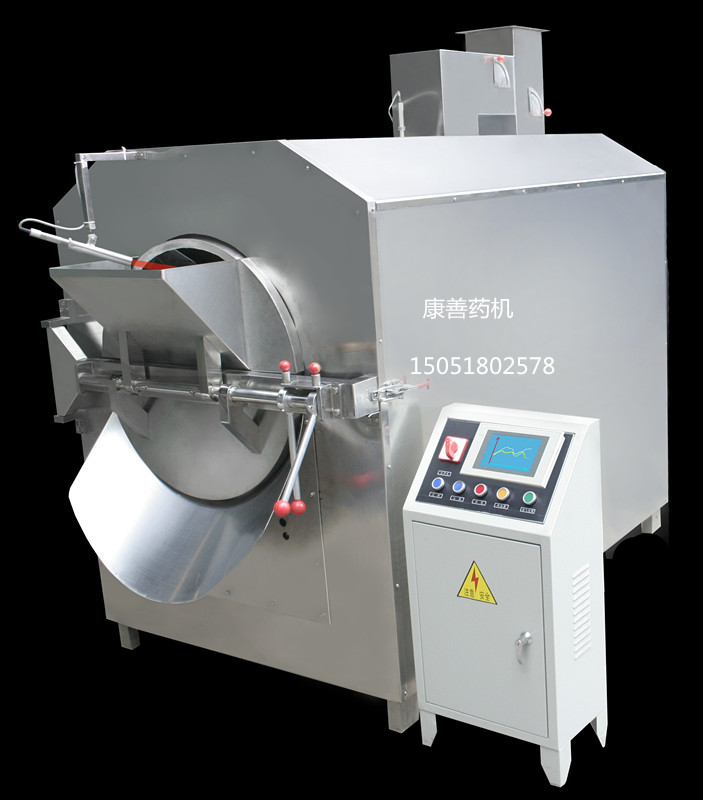

電磁炒藥機-900型

1. 結構說明：本機由機架、傳動機構、炒筒、電磁加熱器、溫控裝置、時間控制裝置等部件組成。

主要特點有：

具有熱源穩定、加熱迅速、使用壽命長、維護簡便等優點，節能已作為企業增效，降低經營成本，提高競爭力,使用壽命長和無需什么維護。

  1）采用大導流板炒筒，增加容料料率及避免漏料，同時方便快速出料；

  2）鍋體前后采用“調心”支承，提高炒筒運行可靠性和使用壽命；

  3）料門快開機構，便于操作和鍋體清洗；

  4）自動控溫、溫度數顯、時間設定，提高自動化水平；

  5）采用底部半圓包裹式加熱，使炒筒整個筒體受熱均勻

2. 電磁工作原理：電磁感應加熱控制器的原理電磁感應加熱控制器采用電磁感應加熱原理將電能轉換成為熱能。首先通過內部整流濾波電路將50Hz的交流電變成直流電，再經過PWM控制電路將直流電轉換成頻率為20-30KHz的高頻高壓電，高速變化的電流通過線圈會產生高速變化的磁場，當磁場內的磁力線通過被加熱金屬物體時，會在被加熱金屬物體內產生無數的小渦流，從而使被加熱金屬物體本身高速發熱。 時間控制裝置通過計時器控制加熱器及蜂鳴器。整個過程可實現自動控制。

3.主要用途：適用于中藥材的清炒、麩炒、炒黃、炒焦、炒碳等

4.主要技術參數：

1）鍋體轉速：約0-30轉/分（變頻調速）

2）功率／電壓：傳動功率2.2KW/380V 加熱功率：40KW 380V

3）鍋體尺寸：φ900×1150 mm

4）生產能力：150～400Kg/h

5）外形尺寸：1800×1200×2000 mm

6）時控范圍：0～999分

7）溫控范圍：室溫～480℃（炒筒桶壁溫度）

8）整機重量：整機重量: 480 kg

9）變頻率：15-50赫茲

5.主機配置說明：

1）減速電機WPWD2.2KW/380V節能型      1臺    南京銅馬電機有限公司

  2）精密智能溫控器TCA-6182 (0~500?)          1臺  南京儀表廠

  3）溫度傳感器WZP-φ10-450，Pt100         1臺     南京

  4）電磁加熱器                             1臺     南京

  5）保溫材料濕法硅酸鋁                      1批    外購

6）變頻器                                  1臺    臺灣

6.控制說明：

  1）PLC+觸摸屏控制，PLC、觸摸屏、變頻器及電器元件采用知名品牌，且是在產型號

  2)觸摸屏應具有三級權限

3)觸摸屏上具備運行數據的實時顯示、存儲等功能

功能

3.主要用途：適用于中藥材的清炒、麩炒、炒黃、炒焦、炒碳等

4.主要技術參數：

1）鍋體轉速：約0-30轉/分（變頻調速）

2）功率／電壓：傳動功率2.2KW/380V 加熱功率：40KW 380V

3）鍋體尺寸：φ900×1150 mm

4）生產能力：150～400Kg/h

5）外形尺寸：1800×1200×2000 mm

6）時控范圍：0～999分

7）溫控范圍：室溫～480℃（炒筒桶壁溫度）

8）整機重量：整機重量: 480 kg

9）變頻率：15-50赫茲

5.主機配置說明：

1）減速電機WPWD2.2KW/380V節能型      1臺    南京銅馬電機有限公司

  2）精密智能溫控器TCA-6182 (0~500?)          1臺  南京儀表廠

  3）溫度傳感器WZP-φ10-450，Pt100         1臺     南京

  4）電磁加熱器                             1臺     南京

  5）保溫材料濕法硅酸鋁                      1批    外購

6）變頻器                                  1臺    臺灣

6.控制說明：

  1）采用過載保護交流接觸器；

  2）分別設置啟、停、溫度、時間控制按鈕，電磁加熱啟動按鈕，滾筒正、反轉按鈕、以及變頻調速旋鈕。

7.材質說明：

  1）機架主要采用不銹鋼方管整體焊接；

2）外包采用1.5mmSU304不銹鋼板包覆.

3）筒體采用5mmSUS304不銹鋼板制作
