機械化挑選機XJC-6

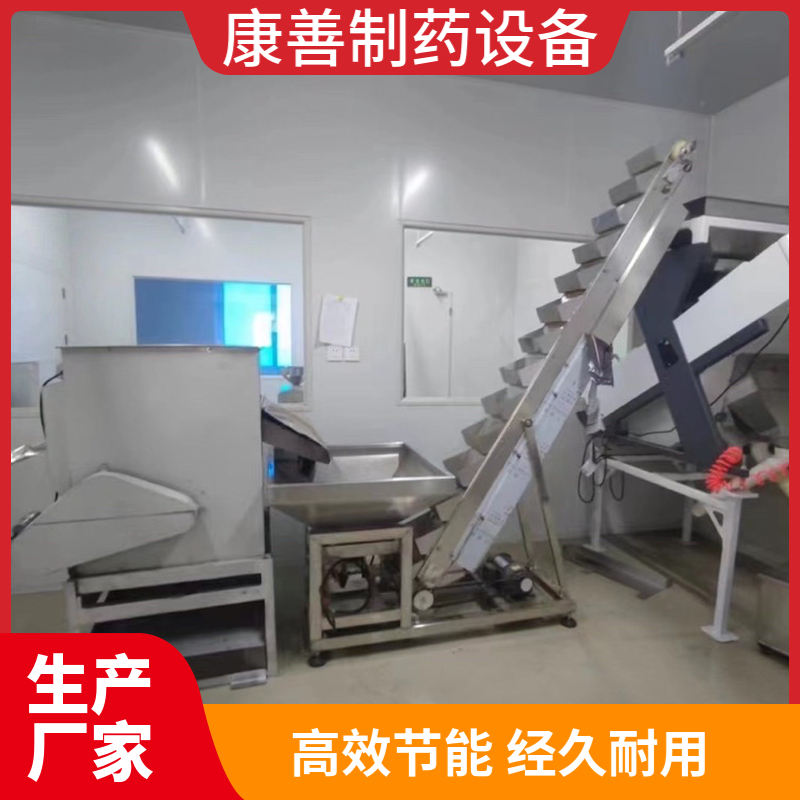

一、工作原理：
物料由輸送機提升（圖中未畫出），震動器均勻的送入挑選輸送帶，在挑選輸送帶兩側由人工挑揀物料中的雜物。
二、主要特點：
自動上料，震動均勻，半自動挑選，提高工作效率，帶有磁選功能。
三、主要技術參數：
1、輸送帶速度：1～5m/min
2、工位數： 6
3、功率: 0.9Kw/380v
4、外形尺寸：4400×900×1800 mm
主 要 配 置 | 數量 | 制 造 商 | ||
1 | 輸送帶電動機 | NMRV050-1/40-0.37KW | 1臺 | 杭州 |
2 | 振動送料電機 | ZB5/250W/380V | 1臺 | 上海 |
3 | 提升減速電機 | WB85-17-250W/380V | 1臺 | 杭州 |
4 | 變頻調速器 | N2-201-M | 1臺 | 臺安牌 |
其它材料配置：
名 稱 | 材料規 格 尺 寸 | 產地 |
主動輪皮帶滾輪 | 尼龍 | 河北 |
1主動輪軸 | 45# | 康善藥機 |
1從動輪軸 | 1Cr18Ni9 | 康善藥機 |
軸承座 | UCPA 204 | 河北 |
鏈條 | 08B-1*120L | 南京 |
輸送帶 | 食品橡膠 | 上海 |
LED燈 | 20W | 浙江 |
機架方管（不銹鋼） | 1Cr18Ni9/38*38 | 廣東 |
不銹鋼板 | 304 | 大明/大德 |
鏈條 | 08A | 河北 |
電機用鏈輪 | φ40*φ25*50 | 康善藥機 |
主動輪鏈輪 | 53*Φ31 | 康善藥機 |
提升機皮帶 | 食品級帶提升條 | 上海 |
振動電機 | 250W/380V | 新鄉 |
變頻器 | 臺達 | 臺灣 |
減速機 | 370W/380V | 杭州 |
組合開關 | HZ-10A/4 | 正泰/DELIXI |
斷路器 | DZ47LE-D16A | 正泰/DELIXI |
斷路器 | DZ47-63/C6 | 正泰/DELIXI |
按鈕 | LAY50-22/11TD/220V | 正泰/DELIXI |
交流接觸器 | CJX5-0910/220 | 正泰/DELIXI |
熱過載繼電器 | JRSI(2.5-4A) | 正泰/DELIXI |
接線端子板 | TB20/20 | 正泰/DELIXI |
三相四插頭 | T4-16 | 正泰/DELIXI |
磁鐵 | 直徑129*直徑72*20 | 南京 |
