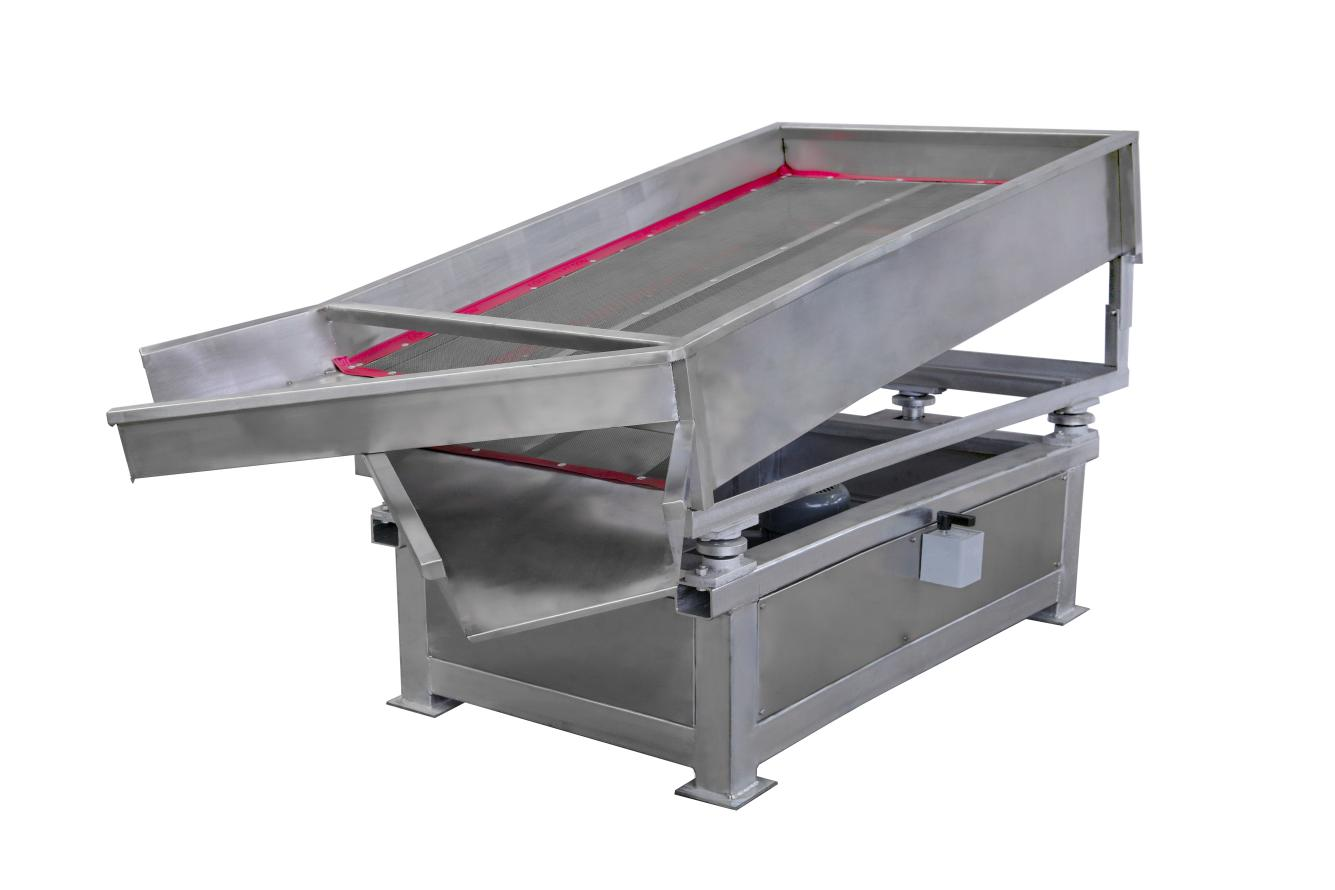

SYJ-3旋轉式篩選機
一、 概述：
篩選是中藥飲片加工的最后一道工序。飲片篩與不篩，對外觀質量影響大，故各飲片加工單位將過長、過粗的飲片或粉末篩分出來，用以提高正品藥的質量和等級，從而增加經濟效益。

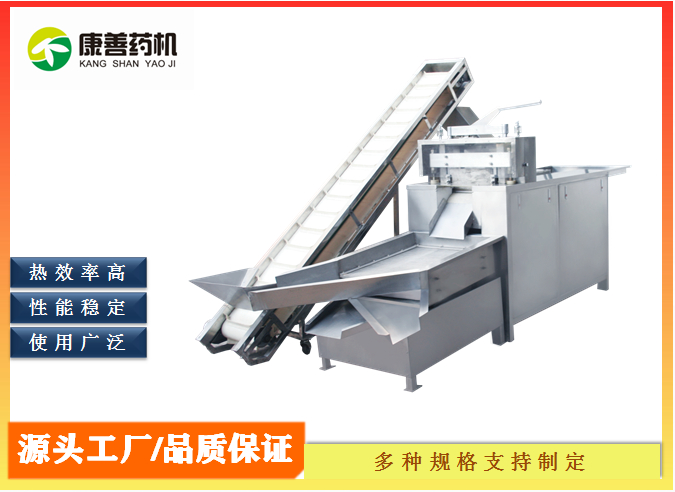

篩選機用于中藥切片的篩分外，還可以用于中成藥等的篩分。具有結構合理、造型美觀、運轉平穩、移動方便、成產效率高、維修簡單等優點。同時，可以根據用戶需求，另行配套供應輸送帶及防塵吸罩，用以改善用戶的勞動強度和工作環境。
二、 產品名稱、型號
1、 產品名稱：篩選機
2、 產品型號：SYJ-篩藥機漢語拼音字頭
三、主要技術參數：
序號 | 名稱 | 尺寸大小 | 單位 |
1 | 篩網規格 | 8-100（可配）長度1800 | 目 |
2 | 旋轉次數 | 220 | r/min |
3 | 篩藥能力 | 400-1000 | kg/h |
4 | 工作性能 | 持續 | |
5 | 外形尺寸：（長X寬X高） | 2580*1300*1150（雙層） | mm |
6 | 整機重量 | 230（雙層） | kg |
7 |
配用電機 | 型號：Y905-6 | |
電壓：220 | v | ||
功率：2.2 | kw | ||
轉速：910 | r/min | ||
8 | 三角帶型號 | B2600 | B型 |
注：篩藥能力視不同藥材和選用不同的目數，選用參數范圍內的值。
四、 結構原理
1、 工作原理：
篩藥機由篩箱、偏心傳動裝置、三角帶傳動裝置及底架四個部分組成。篩箱均用焊接結構，堅固可靠。立置的電動機（5）經過三角膠帶的傳動，將動力傳至大帶輪（7），再經過帶輪主軸（8），偏心輪（9），帶動與篩箱連成一體的滾輪（10）（4個）沿偏心輪滾壓，從而帶動篩斗規律性的運動，達到篩藥的目的。
